図５a: 震源分布（ＬＯN-LAT)

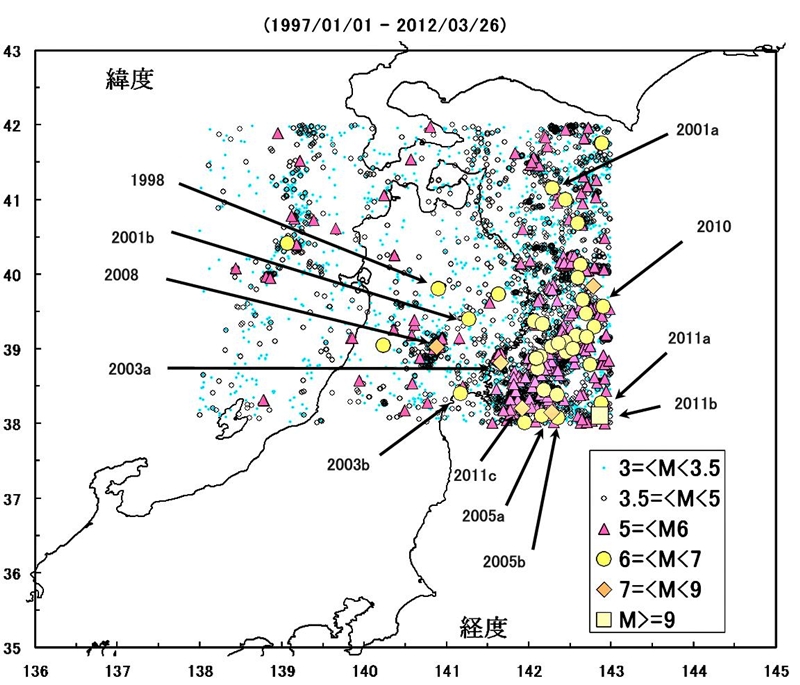

[図5a]は、1997年1月1日から2012年3月26日までに発生したマグニチュード3.0以上の地震を、気象庁の震源カタログと一元化震源カタログから集めた震源分布である。図の横軸は、経度、縦軸は緯度を表している。水色の点で示された地震の震央は、マグニチュード(M)が3.0以上、3.5未満、黒色の丸印の震央は、Mが3.5以上、5未満、桃色の三角印の震央は、Mが5以上、6未満、黄色の丸印の震央は、Mが6以上、７未満、薄茶色の菱形印の震央は、Mが７以上、９未満の地震、薄黄色の四角印の震央は、Mが９以上の地震である。主要な地震には、発生した年代を付記した。同じ年代に発生した地震には、アルファベットのa、b、cで区別している。それら年代を付記した次の地震の震源情報である。

[図5b]は、[図5a]の震源分布の経度方向の断面図で、震源の深さ方向の分布を、logスケールを用いｋｍで表示してある。また[図5a]の年代を付記した地震も、[図5b]に年代を付記した。プレート境界に発生する震源分布の経度方向の断面図は、太平洋プレートの西端が大陸プレート下に沈下している形態を表している。

東北巨大地震のM9が発生する前の東北地方のM3.5以上の地震の平均的な発生率から、平滑は、移動平均個数を60イベントとした時系列＜d(INT,m)＞の過去の最大値が１となるように規格化した時系列を、NCI(ｍ,6０)とする。同様に、＜d(DEP,m)＞を規格化した時系列を、NCD(ｍ,60)とする。規格化に用いた２つの時系列の過去14年間の最大値＜d(INT,m)＞maxと最大値＜d(DEP,m)＞maxは、次に与えられる。

これら最大値が１となるように規格化したINTの時系列<d(INT,m)>とDEPの時系列<d(DEP,m)>とを、それぞれ、NCI(m,60)とNCD(m,60)とする。これら時系列は、それぞれが歪エネルギー密度に比例する。NCI(m,60)、NCD(m,60)とを、図6aグラフ表示した。

左側の縦軸目盛は、NCI(m,60)とNCD(m,60)の相対目盛である。又、右側の縦軸のMAGとラベル付けした6以上の目盛は、時系列d(MAG,m)のMAGが6以上になると、その値を矢印の高さに変換表示したグラフ目盛である。更に、MAGが6以上のd(MAG,m)を、破線矢印でグラフ(NCD(m,60)とNCI(m,60))付近まで延長し、大地震発生との同期関係を、明確にした。右側の縦軸目盛にLONとラベル付けされている目盛りの範囲は、震源パラメータの時系列d(LON,m)を点グラフにした、経度の目盛範囲、138度～143度に相当する。横軸は、各グラフに共通な時間ｍで、地震の発生順番を示すインデックスである。大地震の余震や群発地震は、震源が略同じなので、それら余震や群発地震の震源の経度は殆んど変化しない。従って、d(LON,m)の点グラフの変動は無くなる。ただし、東北巨大地震の場合は、断層形状が大きく余震発生領域が拡がるので、点グラフは変動する。マグニチュードが６以上の主な大地震には、その発生年代を、d(MAG,m)矢印に表記した。発生年代が同一の場合は、アルファベットa、b、cを付加した。

図6cは、実施した期間の1997年1月2日から2011年5月10日までを2分割し、移動平均数を40イベントと狭くし、大地震や巨大地震との同期関係の観察の解像度を上げた例である。これら時系列の過去14年間の最大値は、次の値となる。

これら最大値が１となるように規格化した時系列NCI(m,40)とNCD(m,40)とを表示した。

東北巨大地震(2011b)の発生直前のピークは、NCD(m,40)が、2010年12月31日のm=2183、NCI(m,40)が、2011年3月9日のm=2194となり、そのピークから、急減少が始まり、3月11日のm=2200で巨大地震が発生した。なおm=2196の3月10日に発生したM6.4地震(2011a)は、東北巨大地震M9(2011b)の前震であるが、巨大地震発生直前のNCI(m,40)の急減少を構成する一つの大地震でもある。急減少の解像度を更に上げる時は、移動平均個数を、４０イベントより小さくする。

図6cに表示した東北巨大地震2011b発生直後から、NCI(m,40)を10倍拡大表示していたが、ｍ＝3600()で、倍率を5倍に縮小している。その箇所を、ｘ10と上向き矢印とｘ5で表示してある。
