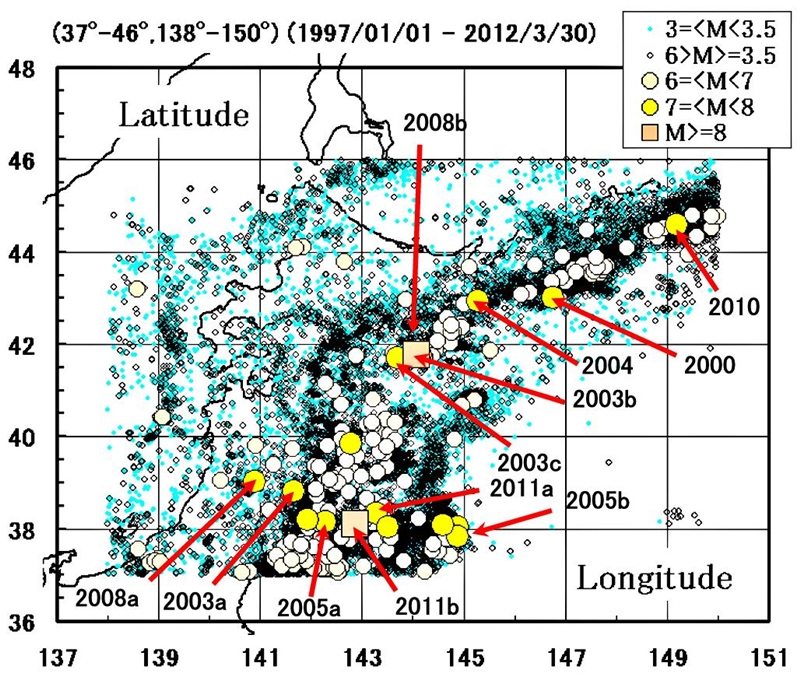

東北・北海道地方の臨界サイクルと最新の状態(4番目のスライド)[図25a]は、1997年1月1日から2012年3月26日までに発生したマグニチュード3.0以上の地震を、気象庁の震源カタログと一元化震源カタログから集めた震源分布である。図の横軸は、経度、縦軸は緯度を表している。水色の点で示された地震の震央は、マグニチュード(M)が3.0以上、3.5未満、黒色の丸印の震央は、Mが3.5以上、6未満、黄色の小さな丸印の震央は、Mが6以上、7未満、薄黄色の大きな丸印の震央は、Mが7以上、8未満の地震、薄黄色の四角印の震央は、Mが8以上の地震である。マグニチュードが7以上の地震で、東北巨大地震の余震を除く地震には、発生した年代を付記した。同じ年代に発生した地震には、アルファベットのa、bで区別している。それら年代を付記した地震の震源情報をリストする。
[図25b]は、[図25a]の震源分布の経度方向の断面図で、震源の深さ方向の分布を、logスケールを用いkmで表示してある。また[図25a]の年代を付記した地震も、[図25b]に年代を付記した。プレート境界に発生する震源分布の経度方向の断面図は、太平洋プレートの西端が大陸プレート下に沈下している形態を表している。 図25aからM3.5以上の地震を抽出し、時系列d(INT,m)とd(DEP,m)の移動平均個数を30とする。これら 移動平均、<d(INT,m)>と<d(DEP,m)>の過去14年間の最大値は、 となる。これら最大値が1となるように規格化したINTの時系列<d(INT,m)>とDEPの時系列<d(DEP,m)>とを、それぞれ、NCI(m,30)とNCD(m,30)とする。これら時系列は、それぞれが歪エネルギー密度に比例する。NCI(m,30)、NCD(m,30)とを、歪エネルギー密度としてグラフ表示した。[図25c]の左側の縦軸目盛は、歪 エネルギー密度、NCI(m,30)とNCD(m,30)の相対目盛である。又、右側のMAG(マグニチュード)とラベル付けした縦軸目盛は、時系列[d(MAG,m)]の6以上の目盛である。従って、[d(MAG,m)]のグラフは、その6以上の値が矢印の高さに変換表示される。右側の縦軸目盛にLON(経度)とラベル付けした目盛りは、震源パラメータの時系列[d(LON,m)]目盛で、その点グラフの範囲は、経度の138度〜150度に相当する。横軸は、各グラフに共通な時間mで、地震の発生順番を示すインデックスである。対象期間は、m=9000〜11000の2009年1月10日から2011年3月18日である。マグニチュードが7以上の大地震と巨大地震には、その発生年代を、[図25c]の時系列[d(MAG,m)]の矢印に表記した。地殻に蓄積された歪エネルギー、[図25c]のNCD(m,30)とNCI(m,30)の、これらM7以上のAMR現象は、 2010のM7大地震(m=9831、発生日=2010/06/18)の場合、NCD(m,30)とNCI(m,30)のピーク値が、 となる。 2011aのM7.5大地震(m=10307、発生日=2011/03/09)の場合、NCD(m,30)とNCI(m,30)のピーク値が、 となる。なお、グラフを目視する場合、余震の影響を軽減するために、2011a地震発生後NCI(m,30)が最小値に到達直後のm=10338からm=11000の間のNCI(m,30)を25倍、拡大表示した。 2013/4/1の状況: 歪エネルギーが、M3.5地震の多発により急激に解放されている状態(AMR現象)を検出しています。三陸沖の2013/4/2のM6.1地震発生直前の状況です。 |
