最新の蓄積された歪エネルギー密度（臨界サイクル）

蓄積された歪エネルギー密度（臨界サイクル）

.

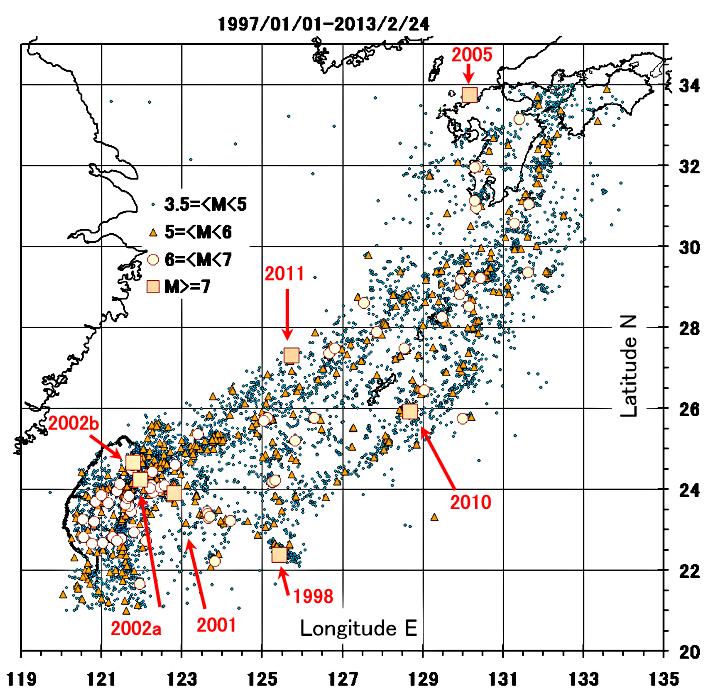

震源分布の説明

表示したマグニチュードが7以上の大地震には年代のラベル（EQ label）を付記した。これら大地震の震源情報のｍは、発生時刻（イベント数）で、INTは、 大地震発生直前のマグニチュード3.5以上の震源時（地震発生時刻）の間隔時間である。

歪エネルギー密度のサイクル(臨界サイクル）の説明

震源分布に表示したこの領域の地震発生の変化を、震源要素ｃの時系列d (c, m) とする。震源要素ｃがINTとDEPの時系列d(INT,m)とd(DEP,m)時系列のランダム変化を平滑し、最大の変動値が１となるように規格化する。平滑は、移動平均でも累積加算でも良い。d(INT,m)を個数4０イベント で移動平均する。移動平均した時系列＜d(INT,m)＞の過去の最大値がそれぞれ１となるように規格化した時系列を、NCI(ｍ,4０)とする。同様に、 移動平均した＜d(DEP,m)＞を規格化した時系列を、NCD(ｍ,4０)とする。NCI(ｍ,40)とNCD(ｍ,4０)の規格化に用いた２つの時系列の過去16年間の最大値＜d(INT,m)＞maxと最大値＜d(DEP,m)＞maxは、

最大値が１となる様に規格化したNCI(m,40)とNCD(m,40)は 、この領域に地震を発生させる 地殻に蓄積された歪エネルギー密度に比例する。この歪エネルギー密度の変化は、大地震発生と同期し、蓄積と解放のサイクルを繰り返す。サイクルのピークは、大地震発生前に出現するので、そのピークは、地殻の応力の蓄積状態が臨界状態に到達して、何時大地震が発生しても不思議でない状態に対応する。

臨界サイクル図には、地震の発生場所を示す経度（LON）を点で、縦軸に相対スケール表示し、その上下幅は、領域の経度幅に相当する。発生した地震のマグニチュードが5もしくは6以上になると、その大きさ（MAG)は、右側の縦軸スケールを用い、緑色の矢印の高さで表示している。

中規模群発地震発生等の例外はあるが、異なる観測窓（時間と震源要素のINTとDEP）とで観察している歪エネルギー密度が共にピーク値に達し、M3.5以上の地震がこの領域内で多発しはじめると、そのピーク値から減少し始め、その減少が加速し始めると、M6以上の大地震が 領域のどこかに発生する。

臨界サイクルのより詳しい説明は、臨界サイクルを参照してください。
